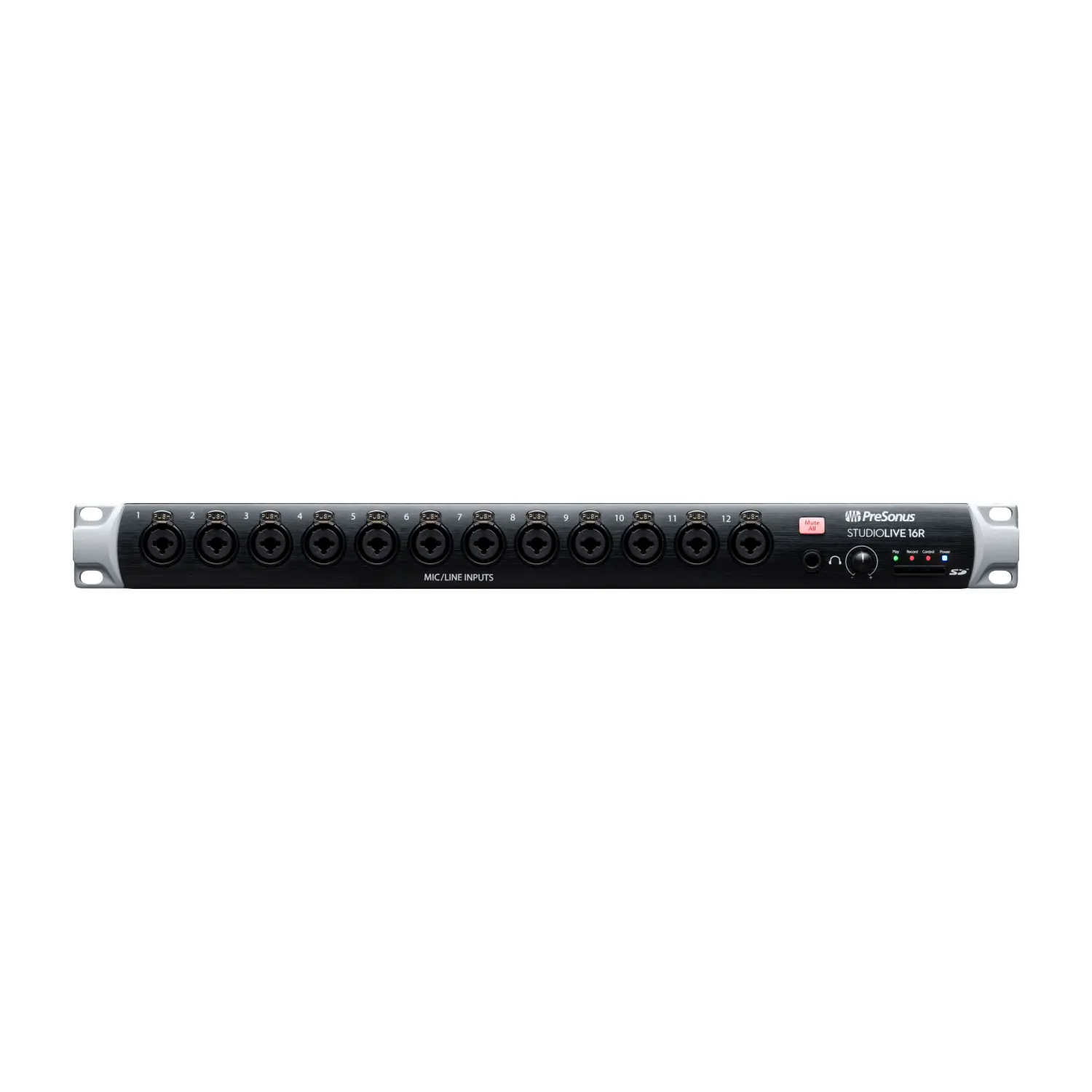

Consola de rack PreSonus StudioLive 16R

Características físicas
Altura

1.75” (45 mm)

Ancho

19” (483 mm)

Profundidad

12” (305 mm)

Peso

8.6 lbs. (3.9 kg)

Especificaciones técnicas
Previo de micrófono
Tipo de entrada

Combo XLR con bloqueo micro-¼” TRS línea

Respuesta de frecuencia a salida principal (a ganancia unitaria)

20-20 kHz, ±0.5 dBu

Impedancia de entrada

1 kΩ

THD a salida principal

<0.005%, +4 dBu, 20-20 kHz, ganancia unitaria, no ponderada

S/N Ratio a Salida principal (Ref = +4 dB, 20 kHz BW, ganancia unitaria, A-ponderado)

94 dB

Common Mode Rejection Ratio (1 kHz a ganancia unitaria)

65 dB

Rango de control de ganancia (±1 dB)

0 dB a +60 dB

Nivel máximo de entrada (ganancia unitaria)

+12 dBu

Alimentación phantom (± 2 VDC)

48 VDC, seleccionable por canal

Entradas no balanceadas (Ch. 15-16)
Tipo

RCA hembra, no balanceada (par estéreo)

Nivel máximo de entrada

+12 dBu, ±0.5 dBu

Salidas principales
Tipo

XLR macho, balanceada

Nivel máximo de salida

+24 dBu, ±0.5 dBu

Impedancia de salida

100Ω

Salidas Mix
Tipo

¼” TRS hembra, balanceada

Nivel máximo de salida

+18 dBu, ±0.5 dBu

Impedancia de salida

100Ω

Salida de auriculares
Tipo

¼” TRS hembra, estéreo activa

Salida máxima

100 mW/ch. @ 60Ω Load

Respuesta en frecuencia

20 Hz – 20 kHz (± 0.5 dB)

THD+N

0.01%, 1 kHz, ganancia máxima, 20 Hz BW, no ponderada

S/N Ratio

96 dB, 1 kHz, ganancia máxima, 20 Hz BW, no ponderada

Crosstalk de sistema
Entrada a salida

-90 dB (Ref = +4 dBu, 20 Hz-20 kHz, no ponderada)

Canales adyacentes

-87 dB (Ref = +4 dBu, 20 Hz-20 kHz, no ponderada)

Audio digital y control
Rango dinámico ADC

115 dB (A-wtd, 48 kHz)

Rango dinámico DAC

115 dB (A-wtd, 48 kHz)

Puerto de grabación USB

USB 2.0, Tipo-B

Puerto de control de red

RJ-45

Puerto de red de audio AVB

XLR Ethernet con bloqueo

Procesamiento interno

32 bits, coma flotante

Frecuencia de muestreo

48 kHz, 44,1 kHz

Profundidad de bits A/D/A

24

Nivel de referencia para 0 dBFS

+18 dBu

Latencia total del sistema

1.9 ms (enrutamiento local, entrada analógica, salida analógica, todos los procesamientos activos)

Clock (Reloj)
Jitter (Desviación)

<20 ps RMS (20 Hz – 20 kHz)

Atenuación del jitter

>60 dB (1 ns in, 1 ps out)

Energía / Entorno
Conector

IEC

Rango de voltaje de entrada

90 a 230 VAC (± 10%)

Requisitos de alimentación (continua)

85W

Temperatura ambiente de operación recomendada

0˚ a 40˚ Celsius / 32˚ a 104˚ Fahrenheit

Requisitos del sistema del ordenador:

Abajo encontrará los requisitos mínimos del sistema del ordenador para UC Surface, QMix®-UC y Studio One®.

Mac®

• macOS® 10.13 ó superior(sólo 64-bit)
• Intel® Core™ i3 ó superior ( soporte nativo para Apple Silicon)
• Mínimo ​4 GB RAM (8 GB ó más recomendados)

Windows®

• Windows 10 (sólo 64-bit)
• Intel Core i3 ó superior
• Mínimo ​4 GB RAM (8 GB ó más recomendados)

Sistemas Mac y Windows

• Puerto USB 2.0.
• Conexión a Internet
• Disco duro de 7200 RPM interno o externo altamente recomendado
• 30 GB de espacio libre en el disco duro
• Monitor con una resolución de 1366x768

iPadOS®

• iPadOS 10 ó superior
• iPad® Pro, iPad Air 2, iPad Air, iPad mini 4, iPad mini con pantalla Retina, iPad (4ª generación)

Android™

• Android 6.0 (Marshmallow) ó superior
• Android smartphone (QMix-UC)
• Tableta Android (8 pulgadas) con resolución 1024x768 (UC Surface)

Características

• Impulsado por el nuevo motor PreSonus® FLEX DSP de un solo núcleo para proporcionar el mayor procesamiento de cualquier mezclador digital de su clase.
• Mezclador digital en rack de 18 canales de entrada
  • 16 entradas de micrófono/línea XMAX locales controladas digitalmente
  • 2 retornos FLEX FX
• 10 buses de mezcla
  • 6 FlexMixes (Aux, Subgroup, Matrix)
  • 2 buses FLEX FX dedicados
  • Bus principal estéreo
• 130 procesadores simultaneos
  • HPF (filtro paso-alto)
  • Gate/Expander (Compuerta/Expansor)
  • Compresor con modelos de plug-ins Fat Channel
  • EQ paramétrica de 4 bandas/6 bandas con modelos de plug-ins Fat Channel
  • Limitador
  • Ecualizador gráfico de 31 bandas
  • 4 ranuras FLEX FX con legendarias emulaciones de reverbs clásicas y delays
• Compresor de FAt Channel modelado por State Space y plug-ins de EQ disponibles en cada canal de entrada y bus de salida
• Procesador multiefectos FLEX FX con 2 ranuras para cargar emulaciones de reverbs y delays legendarios con 2 buses de efectos dedicados
• 6 DCAs para controlar grupos de canales
• 36 canales (18x18) de grabación sobre USB
• Grabadora SD estéreo incorporada con modo Virtual Soundcheck auténtico
• Red AVB incorporada (64x64) para conectar con otros mezcladores, cajetines de escenario NSB-series, mezcladores de monitorización personal EarMix 16M y más
  • Modos Monitor Mix y Stage Box para uso con las mesas de mezclas StudioLive® Series III
  • Combínelo con los mezcladores de monitorización personal EarMix 16M para obtener el mejor sistema de monitorización personal
• Control remoto sobre cualquier función de mezcla desde un ordenador, iPad® o tableta Android™ con UC Surface (incluido)
• Ponga las mezclas de monitorización de sus músicos en sus manos con QMix®-UC (incluido) para iOS® o Android
• Software multipistas Capture® 3.0 incluido
  • Comprobación virtual del sonido automatizada
  • Guarde escenas de mezcla de StudioLive con su audio
• Integración avanzada en Studio One® (Studio One Artist incluido)
  • Control de previo de micro XMAX desde Studio One
  • Control de parámetros de Fat Channel desde la mesa de mezclas de Studio One
